Kompaktní desky
Ober Compact je deska určená do míst, kde je požadována odolnost vůči mechanickému poškození či kde je přechodně vysoká relativní vlhkost vzduchu. Díky vyšší odolnosti se hodí i do chráněných venkovních prostor. Je složena z podkladu (vrstvený sulfátový papír), ke kterému je z jedné strany přilepen laminát z pravého dřeva s povrchem Oberflex. Z druhé strany je podklad vyvážen. Jde o finální produkt, který lze ihned namontovat.
Desky Ober Compact nabízí Oberflex i v akustickém provedení. Jde o standardizovaný výrobek, jehož základem je laminát z pravého dřeva Oberflex dostupný v 26 dekorech.
[ 1 ] VZORNÍK
• vzorník - Ober Compact
[ 2 ] STRUKTURA
Panel se skládá:
1. ze spodní vrstvy (z důvodu vyvážení)
2. z podkladu (vrstvený sulfátový papír)
3. z laminátu z pravého dřeva s povrchem Oberflex
[ 3 ] CHARAKTERISTIKA
SKLÁDÁNÍ DÝH
typ „otevřená kniha“ • náhodné skládání dýh
(závisí na druhu dřeva)
POVRCHYSatén • Reliéf • Mat
SÍLA PODKLADU6 mm • 8 mm • 10 mm
ROZMĚRYdeska s hranami bez povrchové úpravy
304 cm x 127 cm (+ / - 2 mm)
250 cm x 127 cm (+ / - 2 mm)
VYVAŽOVÁNÍA / C
jedna viditelná strana • jedna vyvažovací strana
MOŽNÁ ODCHYLKAdélka a šířka + / - 2 mm • síla + / - 5% od uvedené hodnoty
HMOTNOSTsíla podkladu 6 mm => 8 kg/m2
síla podkladu 8 mm => 11 kg/m2
síla podkladu 10 mm => 14 kg/m2
ODOLNOST VŮČI OHNIM2 (SNPE 9690-01)
M1 (nadstandardní provedení)
Index šíření plamene po povrchu stavebních hmot dle ČSN 73 0863:1992
is = 34,9 mm/min
[ 4 ] POUŽITÍ
• chráněné venkovní prostory - krytá hřiště, vstupní haly, venkovní haly,...
• regulované vlhké prostředí - koupelny, bazény,...

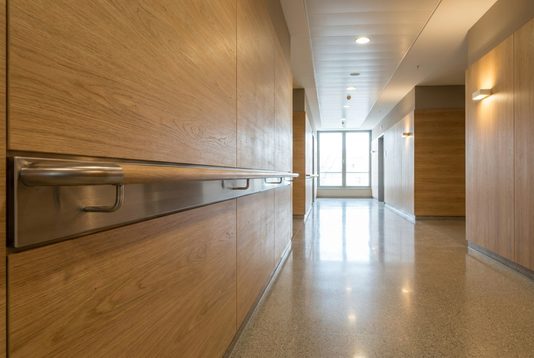

• frekventovaná místa - krytá nástupiště • chodby • schodiště • nákupní pasáže,...
[ 5 ] VLASTNOSTI
|
odolnost vůči otěru: více než 400 otáček, u desek s nadstandardní odolností více než 4000 otáček (nadstandardní provedení) |
| odolnost vůči nárazům - zanechaný otisk je průměrně menší než 10 mm, a to při úderech kladivem o váze 500 gramů z výšky 0,75 metru |
| odolnost vůči poškrábání - více než 2 N (přibližně 200 g) |
| odolnost vůči ohni - nadstandardní provedení |
| velmi vysoká odolnost vůči UV záření |
| odolnost vůči popálení cigaretou - žádné poškození po 60 vteřinách (u všech povrchů) |
| odolnost vůči teplu - více než 180°C u povrchu Reliéf |
| kontakt s běžnými domácími prostředky až do dosažení uvedených teplot či koncentrací nezpůsobuje poškození: olej - do 150°C, karamel - do 180°C, savo - do 47° / 50°, kyselina citrónová - do koncentrace 10%, kyselina octová - do koncentrace 10% |
|
[ 6 ] AKUSTIKA
Panely Ober Compact lze perforovat, aby se dosáhlo akustického efektu.
• KRUHOVÁ PERFORACE
Průměr děr Vzdálenost středů děr 8 mm 10 mm 16 mm (3721 děr/m2) 18,9% - 20 mm (2401 děr/m2) 12,1% 18,9% 32 mm (900 děr/m2) 4,72% 7,37%
• OVÁLNÁ PERFORACE
Šířka drážky
8 mm
10 mm
Délka 40 mm
Vzdál. středů děr 20 mm
Výška 24 mm
(735 děr/m2)
23,93 %
25,57 %
Délka 98 mm
Vzdál. středů děr 32 mm
Výška 52 mm
(186 děr/m2)
16,05% 19,97 %
Délka 98 mm
Vzdál. středů děr 64 mm
Výška 52 mm
(96 děr/m2)
8,02 %
9,98 %
[ 7 ] ZPRACOVÁNÍ PANELŮ
Panely Ober Compact lze vyrábět s opracovanými okraji, řezané na míru, s akustickým děrováním, apod. Případné požadavky je nutno konzultovat s výrobcem.
[ 8 ] INSTALACE
• INSTALACE NA STĚNU
Síla: 8 mm a 10 mm (6 mm - nestandardní provedení)
Je důležité instalovat panely nejméně ve výšce 80 mm od podlahy, aby se předešlo následkům vzlínavosti vody (ochrana vůči vodě).
• STROPNÍ INSTALACE NA SYSTÉM T24
Síla: 6 mm a 8 mm
Rozměry: 60x60 cm a 120x60 cm
Viditelný závěsný systém:
|
TYP A
Desky bez povrchově upravených hran jsou kladeny na kovový upevňovací profil (profily jsou běžně dostupné na trhu). Jsou-li desky upevněny tímto způsobem, mohou být snadno demontovány deska po desce.
|
|
TYP D
Desky mají na čtyřech okrajích drážky a jsou nainstalovány na standardní kovový profil. Jsou-li desky upevněny tímto způsobem, mohou být snadno demontovány deska po desce.
|
[ 9 ] VZOROVÁ SPECIFIKACE
Vzorový text specifikace výrobce (archivní údaj): přehled parametrů, které lze u produktu určit (popis jednotlivých parametrů najdete mj. zde) :
Na obložení …………………. (zdí, stropu) budou použity …………………. (perforované / plné) panely OBER COMPACT.
Druh dřeva, který má být použit, bude ............., se strukturou .................. (květovaná/rovná vlákna), skládání dýh ................. (náhodné/typ "otevřená kniha"), povrch ................. (dostupné povrchy: Satén/Reliéf/Mat).
Celková síla panelů OBER COMPACT bude ................. (6,8 nebo 10 mm).
Stupeň odolnosti vůči ohni bude .................. (M2/M1) podle testu ................ .
Hrany panelů budou ……………………… (bez povrchové úpravy, frézované, odýhované) a následně spcificky zpracované ............... (drážky, žlábky).
Typ perforace bude:
Průměr / šířka děr: ………………….. mm
Vzdálenost středů děr: ……………… mm
Doplňkové informace u oválných děr:
Délka: …………………… mm
Šířka: ……………………. mm
Celková míra perforace: ………………. %.
Akustická absorpce může být zvýšena tím, že se při montáži na místě přidá na zadní stranu panelů skelná vata o síle ………….. mm.
Párování a rozměry panelů budou uvedeny v nákresech a plánech, které spolu s objednávkou předloží kupující.
Panely OBER COMPACT budou instalovány v souladu se specifikací výrobce, která se shoduje s normou pro "Silné lamino panely a masivní panely" NF XP 54-233.
