Obersound

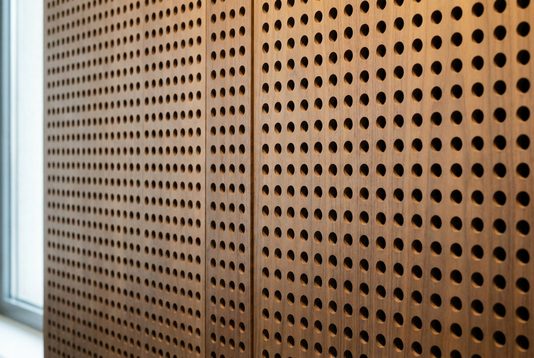

Perforovaný dřevěný akustický panel s kruhovými otvory
Ilustrační foto: perforovaný dřevěný akustický panel s kruhovými otvory

Obersound je na zakázku vyrobený dřevěný panel. Jde o finální produkt, je tedy možné jej okamžitě instalovat, nevyžaduje žádné další úpravy. Obersound se skládá z podkladu, ke kterému je z jedné strany přilepen laminát z pravého dřeva Oberflex. Z druhé strany je podklad vyvážen. Perforované panely Obersound zlepšují akustiku místnosti, v níž jsou nainstalovány.



[ 1 ] VZORNÍK

Panely Obersound jsou dostupné v odstínech z těchto kolekcí:





[ 2 ] STRUKTURA

Panel se skládá :



1. ze spodní vrstvy (ta je zde z důvodu vyvážení panelu)
2. z podkladu
3. z laminátu z pravého dřeva Oberflex

[ 3 ] CHARAKTERISTIKA

SKLÁDÁNÍ DÝH

typ „otevřená kniha“ • náhodné skládání dýh
(závisí na druhu dřeva)

POVRCHY

Satén • Reliéf • Mat • Syrové dřevo

PODKLAD

dřevotřísková deska (standardní, voděvzdorná nebo žáruvzdorná)
MDF (standardní nebo žáruvzdorná)
jiné na vyžádání

SÍLA PODKLADU

dřevotřísková deska: 10 mm • 12 mm • 16 mm • 19 mm • 22 mm
MDF: 16 mm

ROZMĚRY

desky s hranami bez povrchové úpravy
dřevotřísková deska: 304 x 123 cm • 250 x 123cm
MDF: 304 x 120 cm • 250 x 120 cm
desky s frézovanými hranami
dřevotřísková deska: 303 x 122 cm • 249 x 122cm
MDF: 303 x 119 cm • 249 x 119 cm
nestandardní provedení: jakékoliv rozměry nepřesahující 303 x 120 cm (dřevotřísková deska) nebo 303 x 119 cm (MDF)
stropní instalace
120 x 60 cm • 60 x 60 cm ... jiné na vyžádání

VYVAŽOVÁNÍ

A / A
dvě viditelné strany • stejný druh dřeva
A / C
jedna viditelná strana • jedna vyvažovací strana

PERFORACE

kruhová • oválná • jiné na vyžádání

POVRCH OKRAJŮ

odýhovaný (hranová páska Oberflex) •
bez povrchové úpravy • jiné na vyžádání

OPRACOVÁNÍ OKRAJŮ

seříznutí nahrubo • ofrézovaní • opracování na
zakázku (rýhování, drážkování) • jiné na vyžádání

ODOLNOST VŮČI OHNI

M2 (SNPE 9153-00) - standardní dřevotřísková deska
M1 (SME 11639-04) - žáruvzdorná dřevotřísková deska
M1 (SNPE 9152-00) - žáruvzdorné MDF



Index šíření plamene po povrchu stavebních hmot dle ČSN 73 0863:1992



is = 34,9 mm/min

DRUHY DŘEVA

všechny druhy z řady Oberflex / Prestige d'Oberflex, Les Sablés s povrchem Mat, Spiced Wood, Tactile



[ 4 ] POUŽITÍ

divadla • konferenční sály • taneční centra a centra pro volný čas • posluchárny • kina • školy • univerzity • nemocnice • nákupní centra • hotely • restaurace • pulty na recepci • pulty • kanceláře • knihovny...



[ 5 ] VLASTNOSTI





 [ 6 ] AKUSTIKA

kliknutím na hodnotu v tabulce zobrazíte parametry příslušné perforace



  • KRUHOVÁ PERFORACE



Průměr děr

Vzdálenost

středů děr

6 mm

8 mm

10 mm

16 mm

10,65 %

18,9 %

-

20 mm

6,8 %

 12,1 %

18,9 %

32 mm

-

 4,72 %

7,37 %



  • OVÁLNÁ PERFORACE



Šířka drážky

4 mm

6 mm

8 mm

10 mm

Délka 40 mm

Vzdál. středů děr 20 mm

Výška 24 mm

12,23 %

18,15 %

23,93 %

25,57 %

Délka 98 mm

Vzdál. středů děr 32 mm

Výška 52 mm

8,1 %

12,09 %

16,05%

19,97 %

Délka 98 mm

Vzdál. středů děr 64 mm

Výška 52 mm

4,05 %

6,04 %

8,02 %

9,98 %




  • DALŠÍ MOŽNÉ DRUHY PERFORACE ("DESIGN PERFORACE")



Typ perforace si můžete navrhnout sami; technickou proveditelnost ověří výrobce.

[ 7 ] INSTALACE

  • INSTALACE NA STĚNU:



A) Závěsný stěnový systém s dřevěným žebříkem



B) Závěsný systém s kovovými profily



C) Závěsný systém s profily a našroubovaným závěsem

  • STROPNÍ INSTALACE



Minimální síla panelů : 18 mm
Maximální rozměry : 1200 x 600 mm

(jiné rozměry na vyžádání)








[ 8 ] VZOROVÁ SPECIFIKACE


Vzorový text specifikace výrobce (archivní údaj): přehled parametrů, které lze u produktu určit (popis jednotlivých parametrů najdete mj. zde) :



Na obložení …………………. (zdí, stropu) budou použity …………………. (perforované / plné) panely OBERSOUND.



Podklad bude ……………… (dřevotřísková deska, MDF,…), podklad bude přilepený k laminátu OBERFLEX z pravého dřeva. Deska bude vyvážená materiálem typu OBERFLEX (pokud budou po instalaci viditelné obě strany desky, bude deska vyvážená stejným druhem dřeva).



Druh dřeva, který má být použit, je …………………., se strukturou ………………… (květovaná struktura nebo rovná vlákna), skládání dýh ……………… (náhodné nebo typ „otevřená kniha“), povrch ……………….. (dostupné povrchy: Satén, Reliéf, Mat nebo Syrové dřevo).



Celková síla panelů OBERSOUND bude ………. mm.



Žáruvzdornost panelů OBERSOUND bude ……….. (M1 / M3), podle testu …………………..



Hrany panelů budou ……………………… (bez povrchové úpravy, frézované, odýhované) a následně upravené v typu …………… (A, B, C, … nebo specifická úprava: rýhování, drážkování, …).



Typ perforace bude:
Průměr / šířka děr: ………………….. mm
Vzdálenost středů děr: ……………… mm

Doplňkové informace u oválných děr:
Délka: …………………… mm
Výška: ……………………. mm

Celková míra perforace: ………………. %, podle testu ………………



Akustická absorpce může být zvýšena tím, že se při montáži na místě přidá na zadní stranu panelů skelná vata o síle ………….. mm, vyztužená tmavým plstěným potahem.



Párování a rozměry panelů budou uvedeny v nákresech a plánech, které spolu s objednávkou předloží kupující.



Panely OBERSOUND budou instalovány v souladu se specifikací výrobce, která se shoduje s normou pro „Dekorativní panely z dřevěných dýh“ NF XP 54-202 (“Panneaux décoratifs plaqués-bois“).
